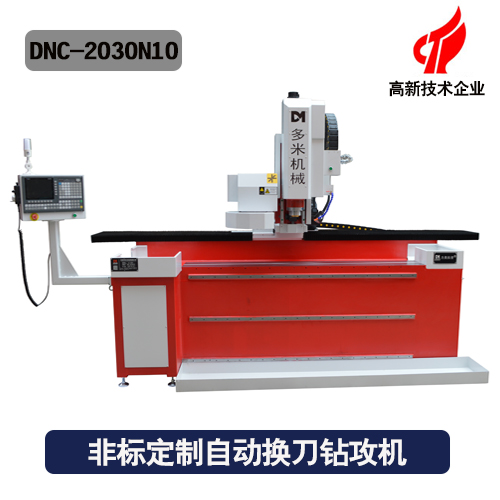

非標定制自動刀庫鉆攻機 |
|
☆外形尺寸：4500*2*2200
|
|
☆有效行程：2000*400*200mm
|
|
☆機床重量：2000kg
|
|
☆鉆孔范圍：1-16mm（可定制）
|
1、DNC-23030N10非標定制自動刀庫鉆攻機是一款多功能自動換刀數控鉆孔、攻絲、輕銑鋁材為輔的鉆攻設備
2、床身經過結構強化處理，多次淬火，震動小，穩定性強
3、可選自帶導軌式氣動工裝，裝夾方便，產品切換裝夾速度快，提高工作效率
4、配置主軸跟隨式刀庫，本機刀庫可裝10把刀具，伺服直連換刀動作，換刀便捷省時
5、機床經過美國進口(API)激光干涉儀檢測、補償修正誤差，精度在0.03mm以內
| 項目/型號 | DNC-2030N8 | 單位 |
| 機床外形尺寸（長*寬* 高） | 4500*1200*2200 | mm |
| 有效加工行程 | X2000*Y400*Z200 | |
| 主軸行程（主軸左右移 動） | 2000 | mm |
| 主軸行程（主軸前后移動） | 400 | mm |
| 主軸行程（主軸上下移 動） | 200 | mm |
| 主軸端面至工作臺面距 離 | 120 | mm |
| 鉆孔直徑范圍 | 1-16 | mm |
| 最大承重 | 1500 | kg |
| 工作臺尺寸 | 2000*280 | mm |
| 導軌平行度 | ≤0.01/1000 | mm |
| 導軌平面度 | ≤0.02/1000 | mm |
| 定位精度 | ≤0.03 | mm |
| 重復定位精度 | ≤0.03/1000 | mm |
| 主軸功率 | 5.5KW | KW |
| 主軸轉速 | 0-6000 | rpm/min |
| 傳動伺服電機功率 | X軸1.5kw/Y軸0.75kw/z軸1.2kw帶剎車 | |
| 刀庫 | 10把刀 | |
| 主軸錐度 | BT30 | |
| 電壓 | 380V | |
| 定位精度 | ≤0.02/1000 | mm |
| 重復定位精度 | ≤0.02 | mm |
| 系統分辯率 | 0.001 | mm |
| 系統程序存儲量 | 約 10000 | 個 |
| 機床重量 | 約2000 | kg |
| 編程方式 | 手動編程，電腦編程兼 用 | |
| 編程傳輸方式 | USB | |
| 切削冷卻 | 噴水式切削冷卻系統 | |
| 系統外接信號控制 | 支持 | |
| 外接移動控制 | 手輪控制 | |
| 信號燈提示 | 三色加蜂鳴LED信號燈 |
